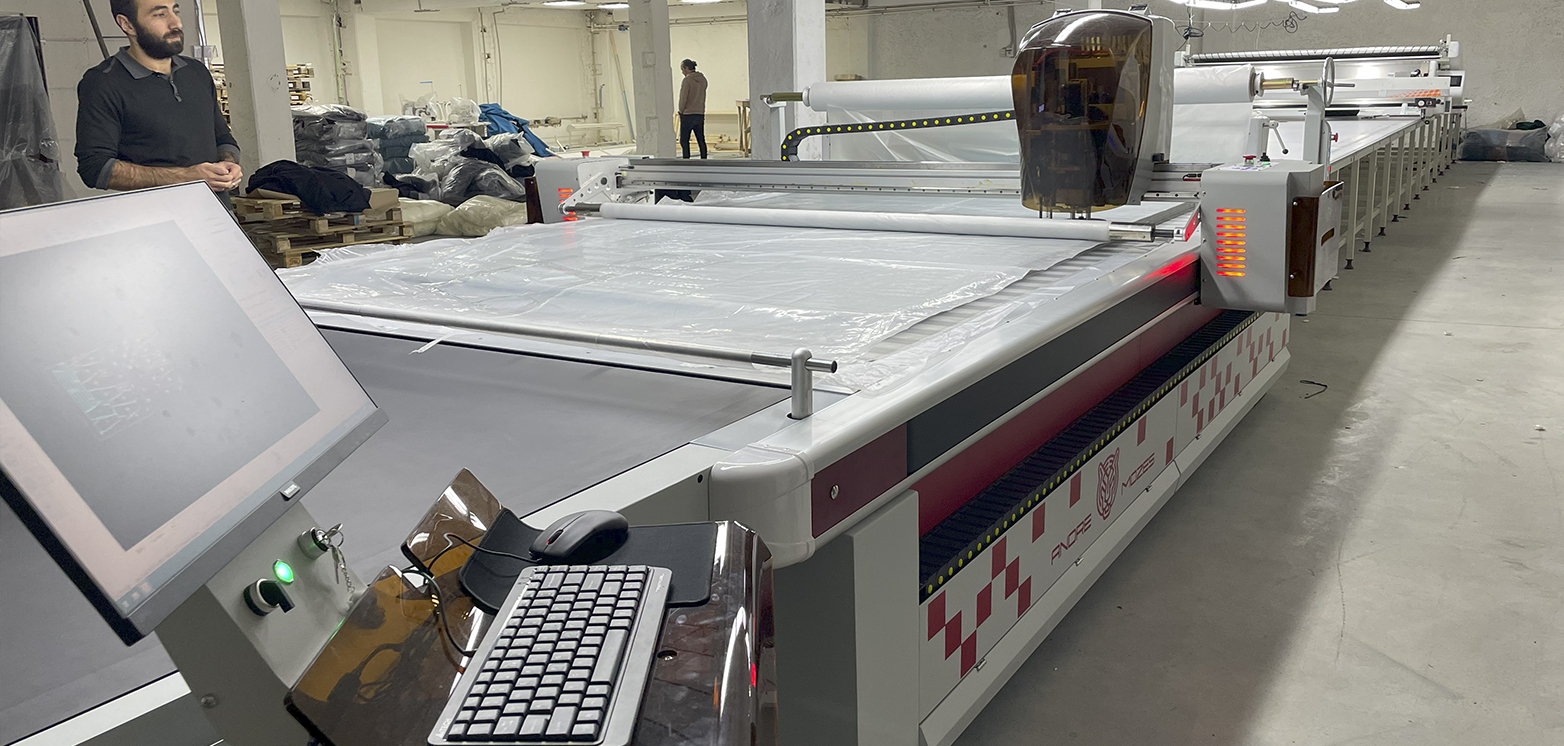

Автоматизированный раскройный комплекс ART-1725
  • Раскройное поле: 1.7х2.5 м ;

  • Высота настила: 7 см;

  • Конвейерное продвижение: да;

  • Скорость раскроя, м/мин: 60;

Цена оборудования:
по запросу
Рассчитать стоимость в калькуляторе
Узнать цену
Получить консультацию

Технические характеристики

Размер раскройного поля: 1700х2500мм

Максимальный размер рабочего окна: 1650х2400мм

Толщина резания (в сжатом виде): 7см

Максимальная скорость холостого хода: 100 м/мин

Скорость линейного перемещения головы при раскрое: 1-60 м/мин

Рекомендуемая средняя скорость линейного перемещения головы при раскрое: 15-30 м/мин

Максимальная скорость шпинделя: 4000 оборотов/мин

Способ резания: сабельный тенгенциальный нож для непрерывного резания вверх-вниз

Способ заточки: Двухскоростной метод бережной заточки заточными камнями

Мощность:16-25 кВт

Питание машины: 380V, перем. тока/50 Гц.

Двигатель/привод: Panasonic (Япония)

Поддерживаемые форматы файлов для раскроя: dxf, .dwg, .plt, .cut, .tac, .cjf, .iso, .gbr, .nc, .wrk

Алгоритм
работы

раскройного комплекса ANDRE MOZES

01

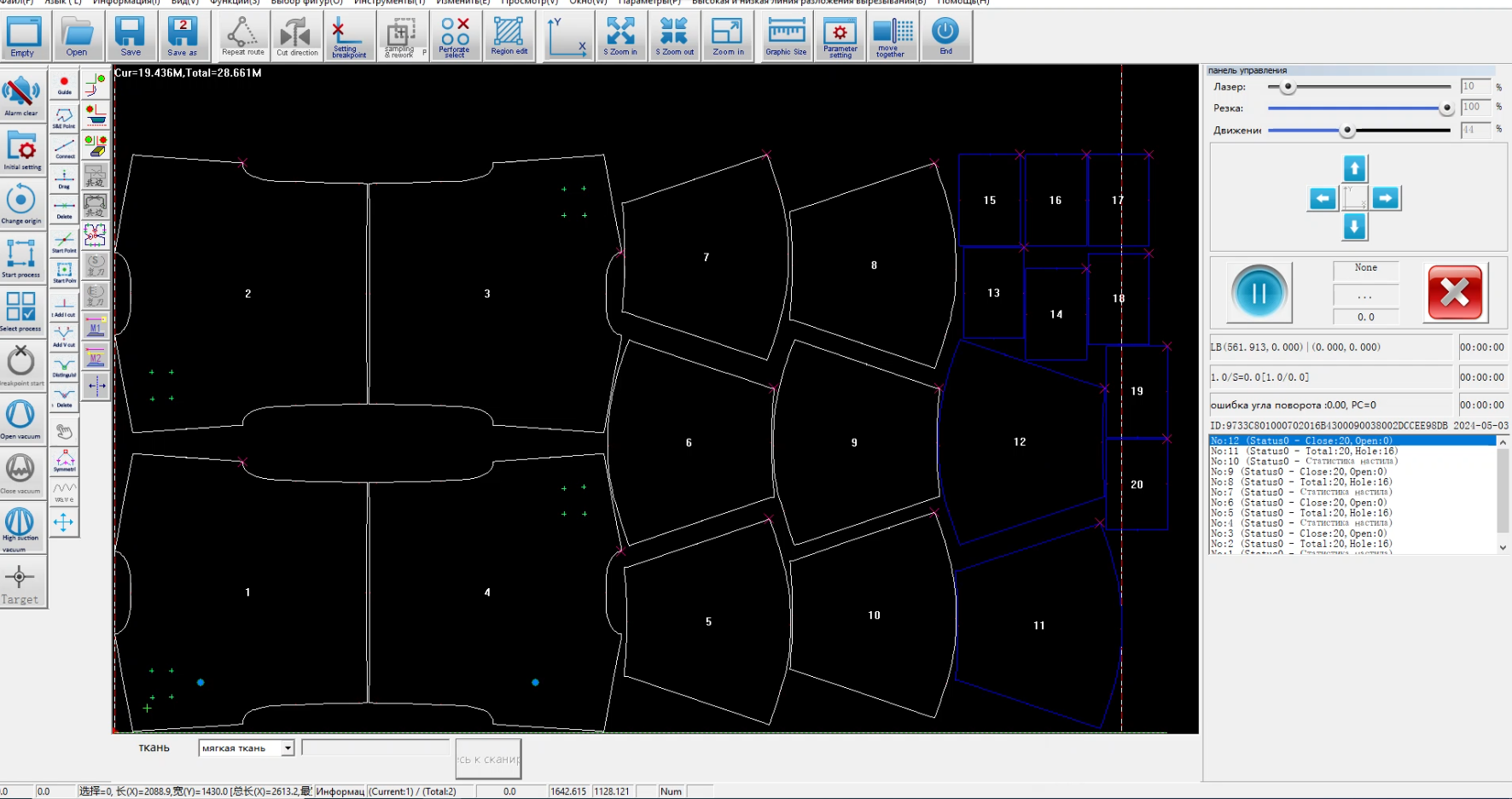

Загрузка раскладки в раскройную машину
Управление раскройной машиной полностью осуществляется через компьютер. В программу загружается файл для раскроя и устанавливаются необходимые параметры. Машины серии ART обладают интеллектуальной системой системой "умный нож", широчайшим набором параметров раскроя и возможностями дополнительной адаптации раскладки
02
Укладка настила

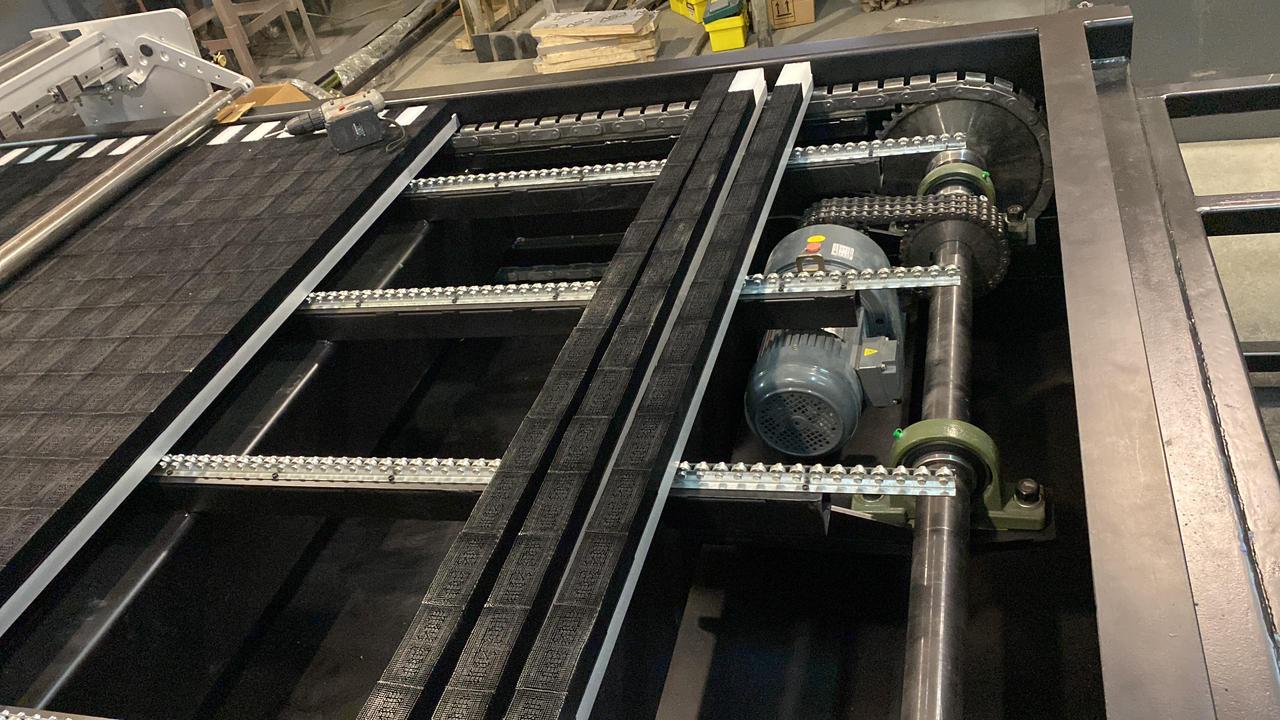

В зону раскроя укладывают настил. Продвижение настила возможно с помощью конвейерного продвижения
03

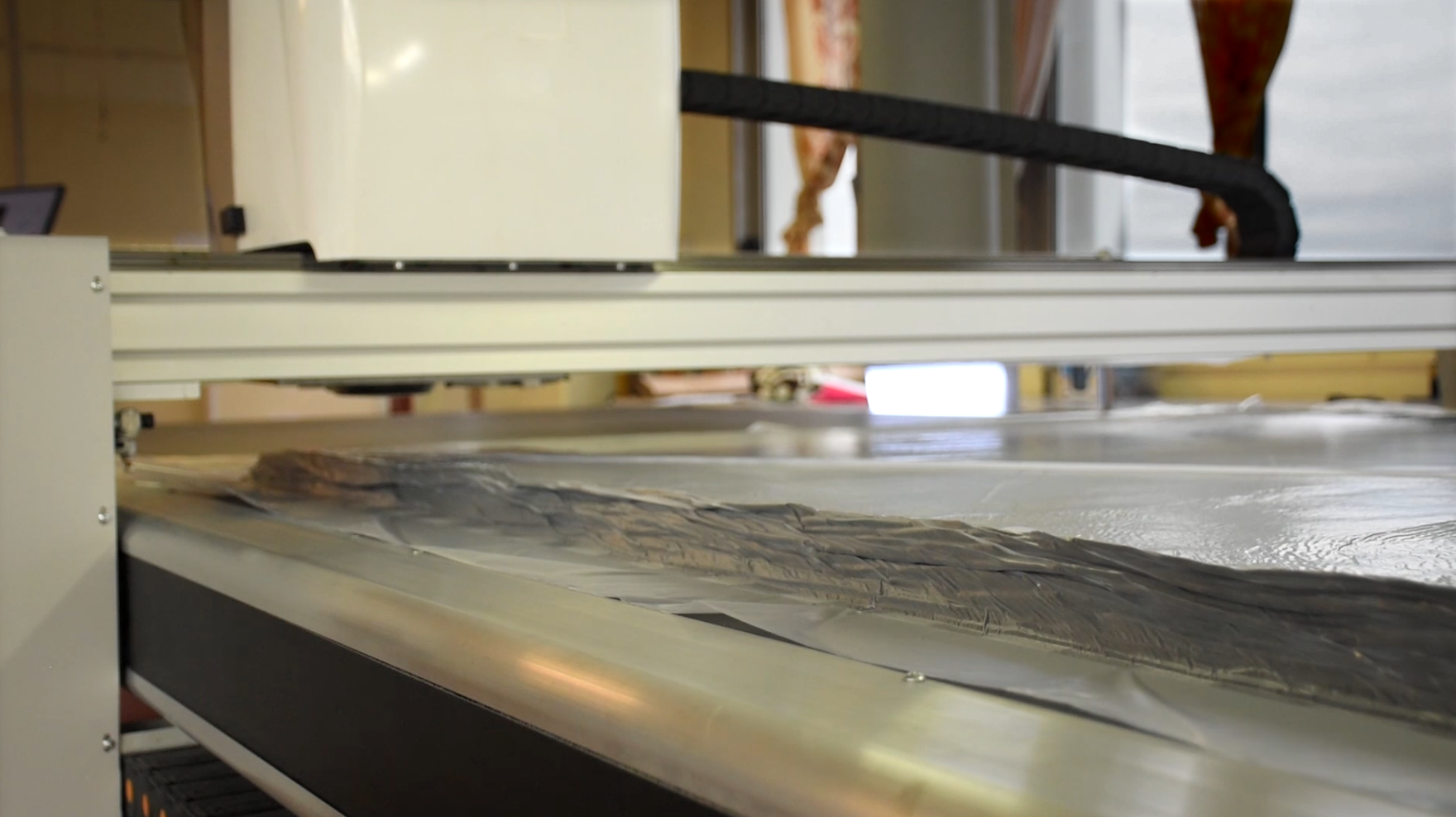

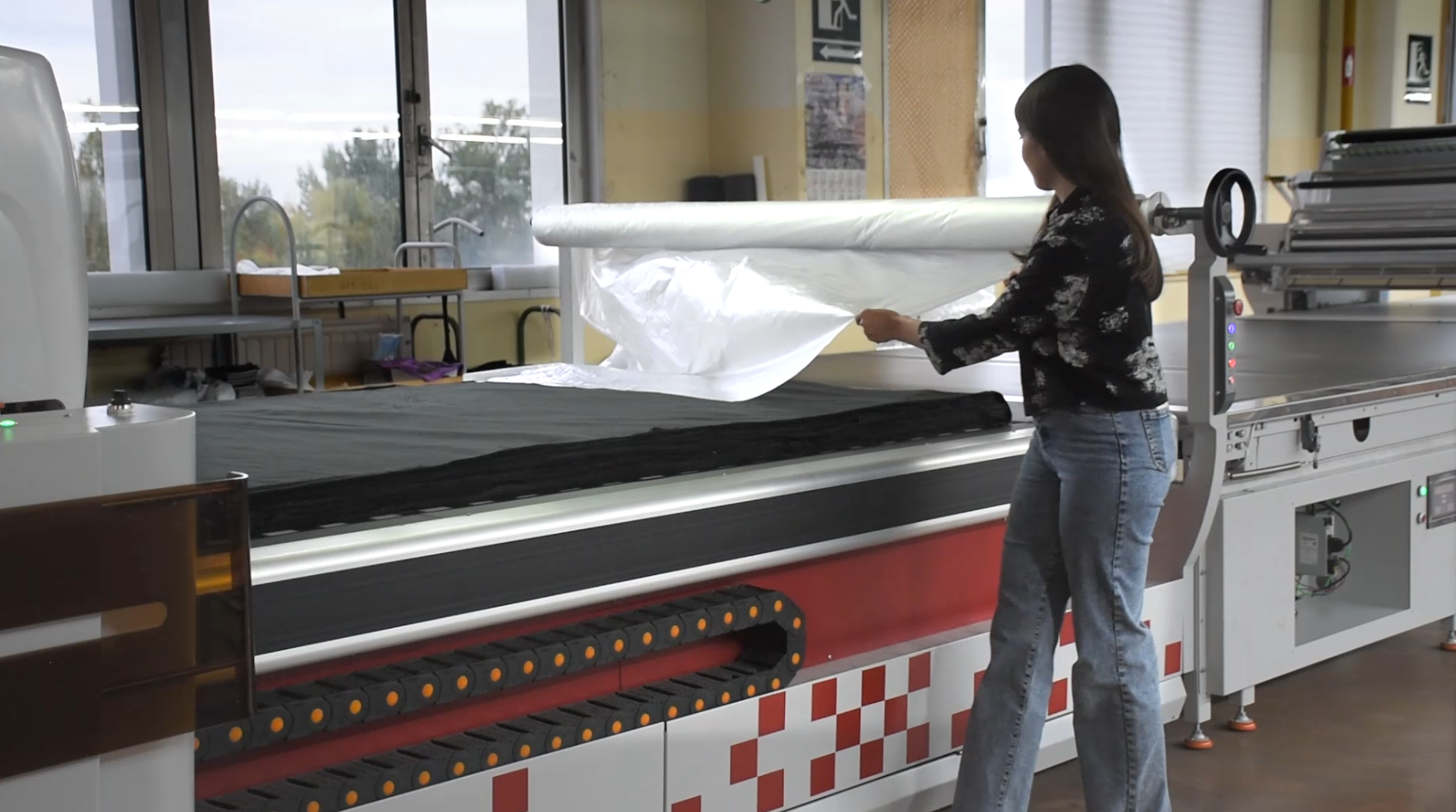

Накрытие одноразовой пленкой
Настил накрывают пленкой, которая является расходным материалом. Пленка помогает создать вакуум и не пропускает воздух в настил
04
Запуск вакуумной турбины
Далее мы запускаем вакуумную турбину. В основании машины установлена мощная вакуумная турбина, которая вакуумирует настил, делая его плотным для точного раскроя и меньшим по высоте.
05

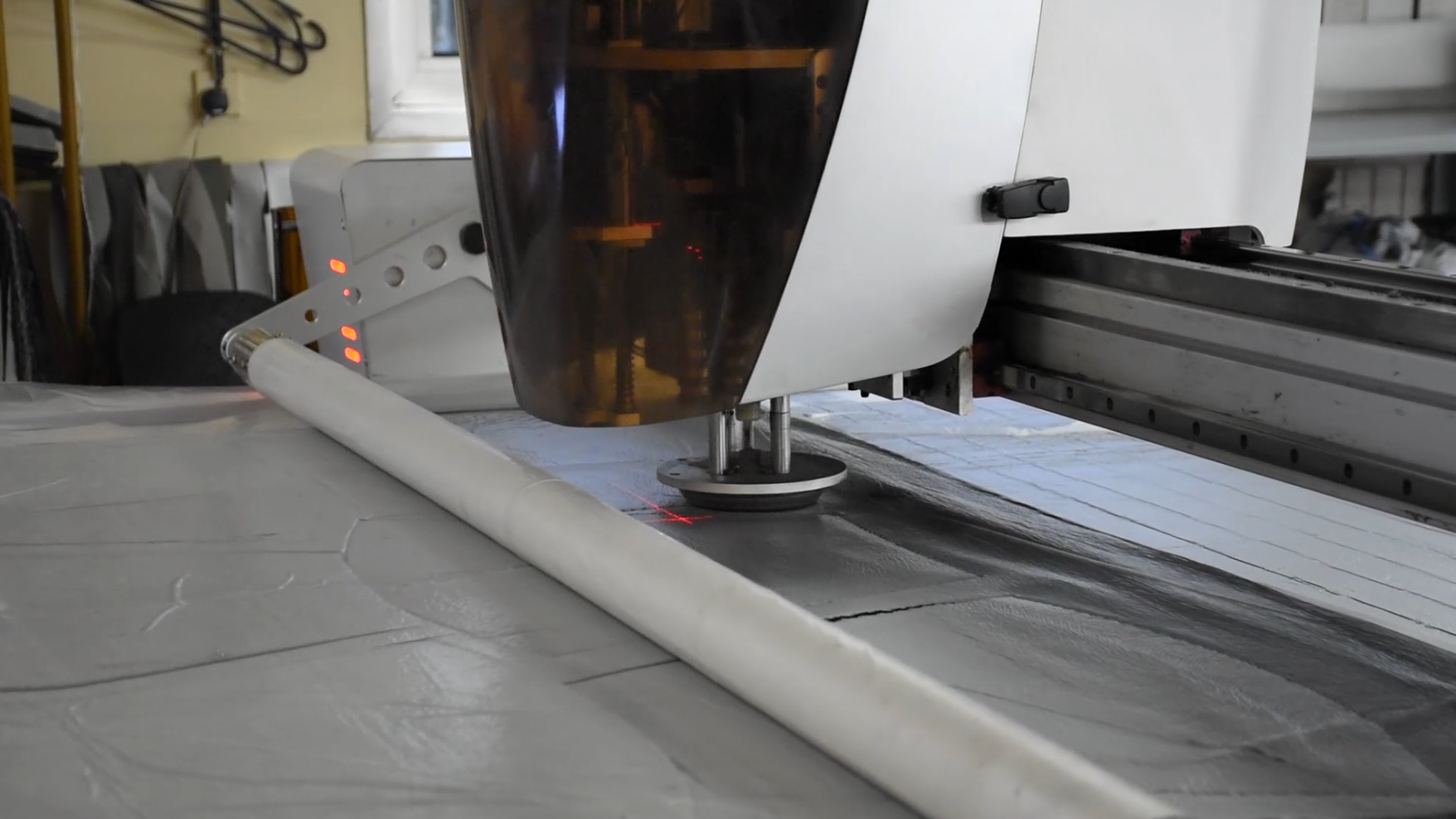

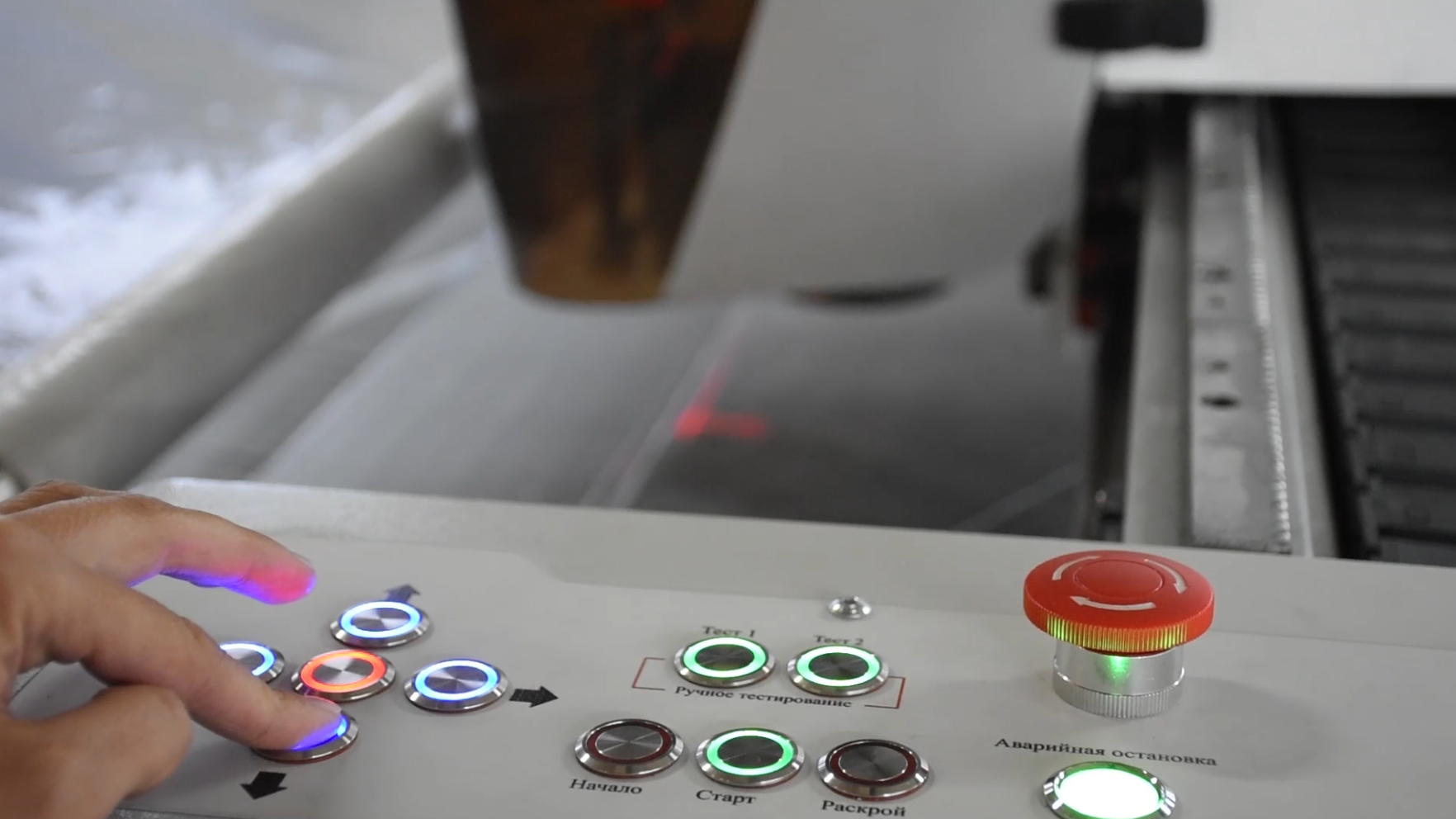

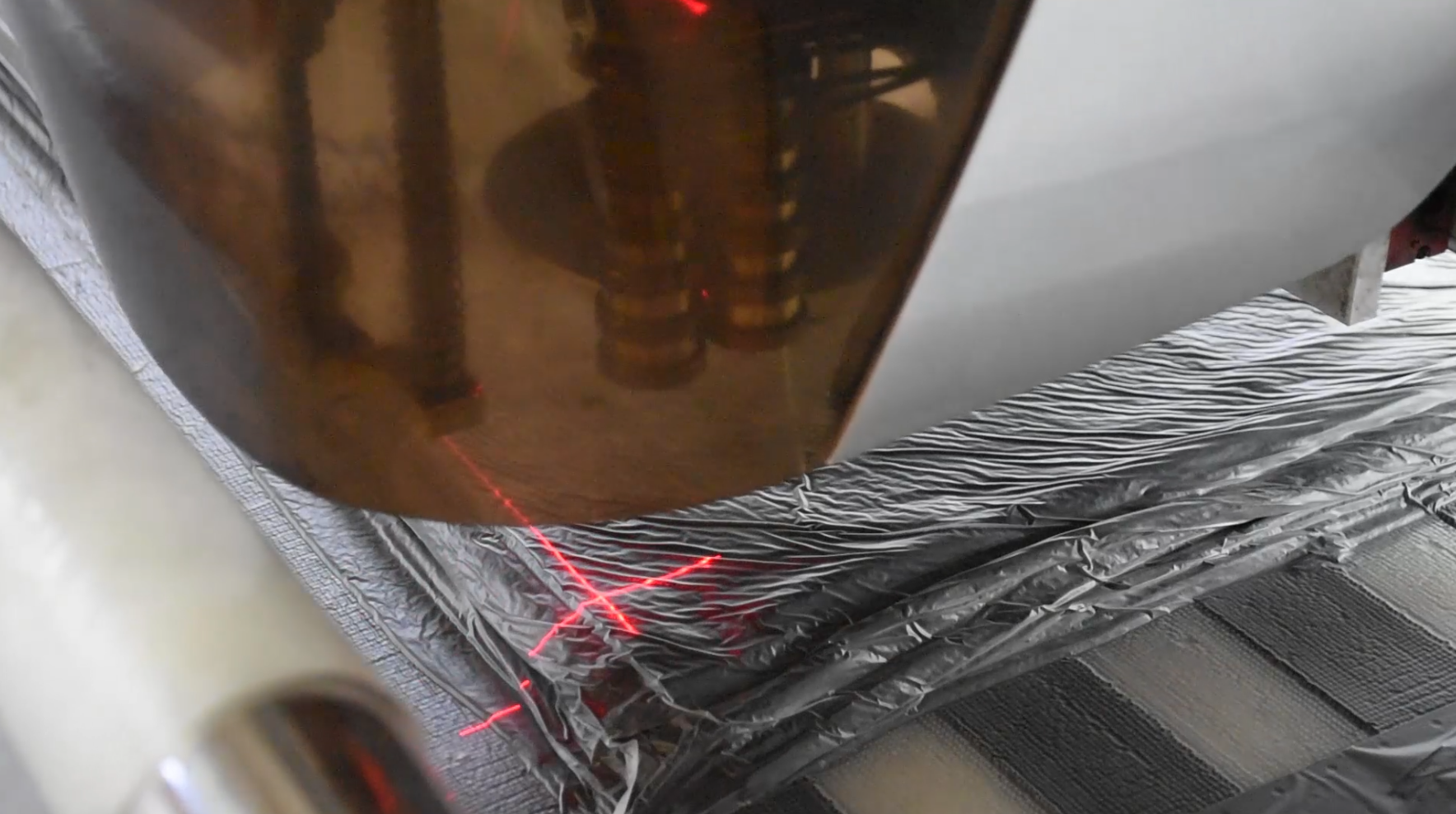

Калибровка машины
Оператор калибрует машину, указывая лазером нулевую точку на настиле, то есть пересечение осей х и у. После этого можно запускать процесс раскроя.
06
ИСпользование дополнительной пленки
В процессе выкраивания вырезанные детали накрываются дополнительной пленкой, которая предотвращает развакуум
07

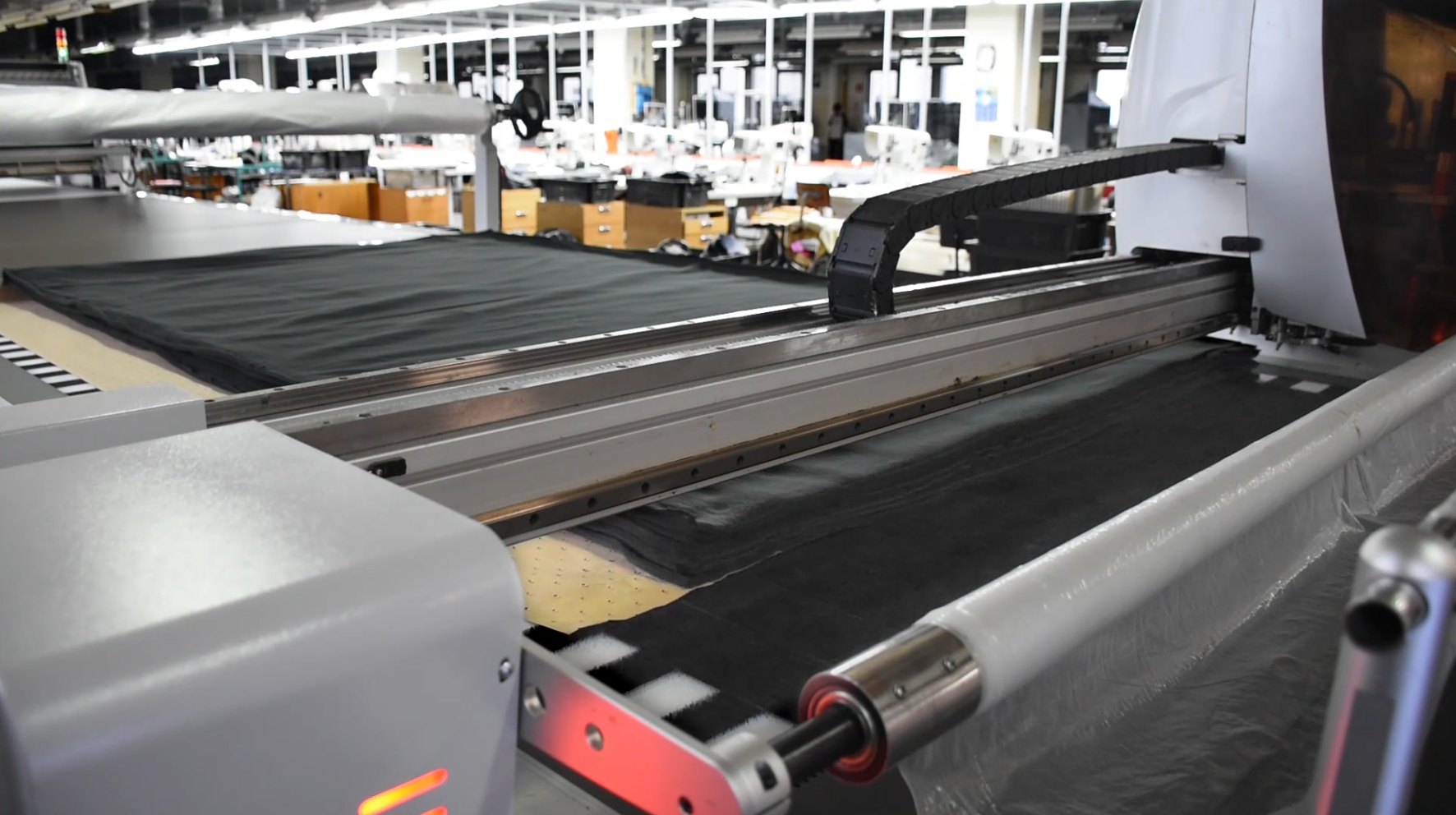

Продвижение настила по мере выкраивания
После того, как машина вырезала 2.5 метра настила, включается механизм автоматического продвижения. Раскройная машина запоминает то место раскладки на котором она остановилась в процессе реза и после продвижения продолжает с нужной точки.
08
Комплектация кроя
Готовый крой автоматически подается в зону комплектации. Конвейер для комплектации кроя может работать как синхронно с линией, так и отдельно, что упрощает процесс сборки кроя.

ДЕМОЗАЛ 2000 м2

Посетите наш демонстрационный комплекс

Уникальная возможность не только увидеть оборудование переда покупкой, но и провести полноценное тестирование. Профессиональные модельеры и конструкторы помогут подготовить файлы для раскроя. Опытный технолог по раскрою даст рекомендации по тканям и конфигурациям лекал для максимально качественного результата. Команда технических специалистов настроит оборудование именно под Ваши материалы. Вы сможете снять хронометраж, проверить качество реза, понять межлекальные выпады и процент экономии, а также ознакомиться с иными аспектами работы АРК в рамках Ваших производственных задач

Видео-обзор демонстрационного комплекса

Наши клиенты

Сотни довольных клиентов по России и СНГ
Нижегородская область. г. Нижний Новгород
Установка и внедрение полностью автоматизированной настилочно-раскройной линии на мебельной фабрике
Смотреть подробнее
Курская область. г. Курск
Установка и комплексное внедрение автоматизированной настилочно-раскройной линии на фабрике детской обуви
Смотреть подробнее
Челябинская область. г. Миасс
Запуск и внедрение автоматизированной настилочно-раскройной линии на предприятии по производству технической одежды
Смотреть подробнее
Краснодарский край. г. Краснодар
Запуск и внедрение полностью автоматизированной настилочной-раскройной конвейерной линии на фабрике детской одежды
Смотреть подробнее
Республика Название. г. Название
Запуск и внедрение автоматизированной настилочной раскройной линии на производстве одежды в Республике Калмыкия
Смотреть подробнее
Московская область. г. Люберцы
Запуск и внедрение автоматизированного раскройного комплекса Andre Mozes ART-2025 на фабрике детской одежды
Смотреть подробнее
Листайте влево/вправо
Больше инсталляций

Примеры отличий от импортных аналогов

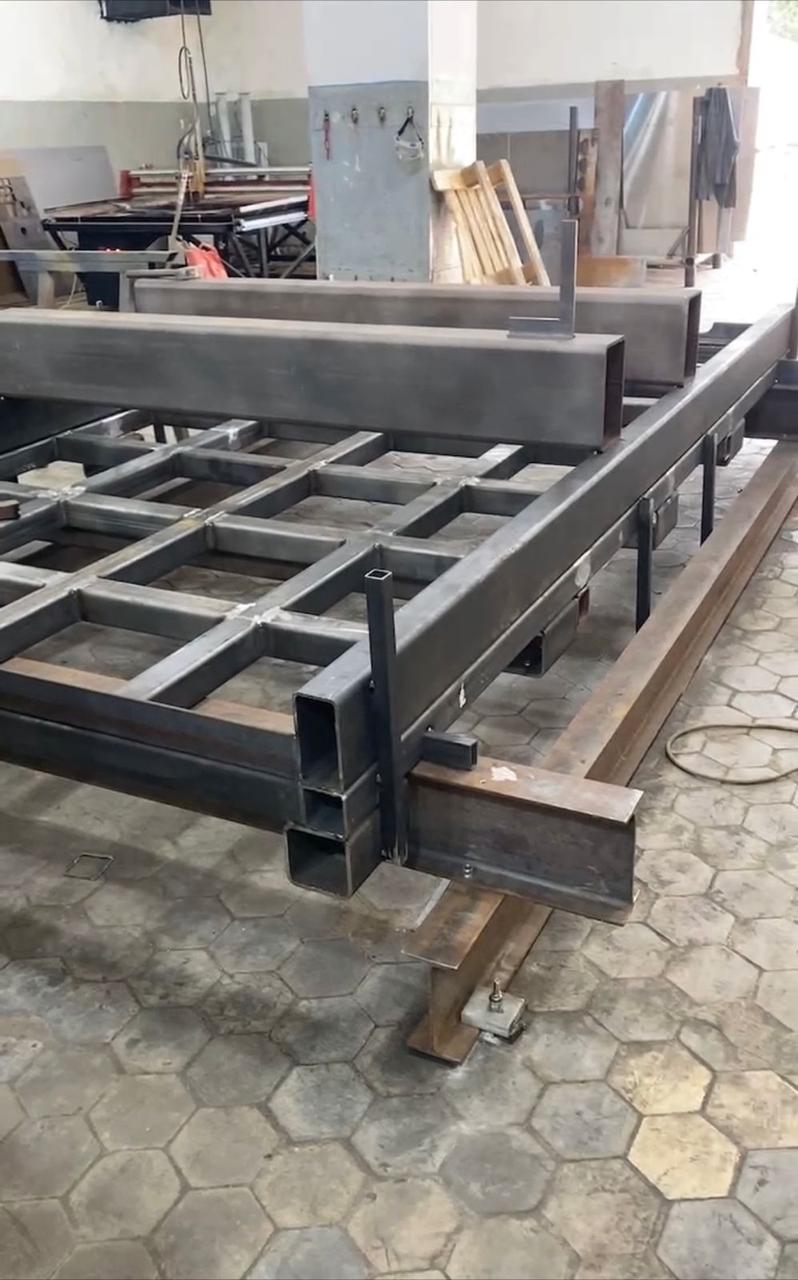

Качественное сырье

Сталь 09Г2С

Дорогостоящая технология металлообработки

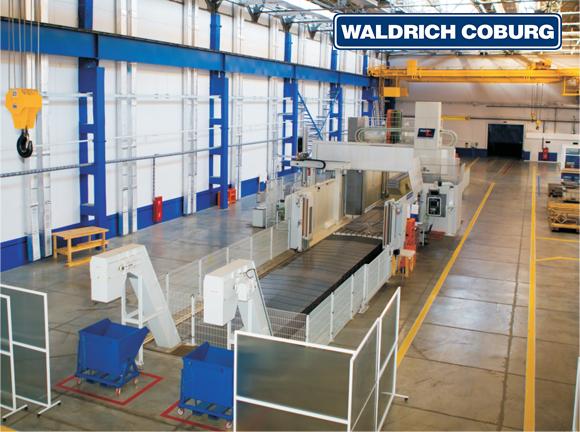

Фрезеровка плоскостей на продольно-фрезерном станке

Качественные комплектующие

Покупные комплектующие только ведущих мировых марок

Качественная покраска

Обработка станины полиуретановой краской и порошковая покраска всей обшивки
